今回は、PlayStation 5の深刻な故障事例をご紹介します。ご相談いただいた症状は、「電源ボタンを押すと『ピッ』とビープ音は鳴るものの、ライトが点灯せず起動もしない」というものです。

PS5の起動故障といえば、青いライトが点滅し続ける「BLOD（Blue Light of Death）」が有名ですが、今回の「ビープ音のみで無反応」という症状は、さらに手前の段階で重大なトラブルが起きているサインかもしれません。

【PS4とPS5、電源構造の決定的な違い】

修理を検討される方の中には「電源ユニットを交換すれば治るのでは？」と思われる方も多いですが、実はPS5はPS4と電源の仕組みが根本から異なります。

PS4の場合：電源ユニットの役割が大きかった

PS4では、電源ユニット側で「メインの12V」と「待機用の5V」の2種類を生成していました。

• まず基板に5Vが供給されて待機状態になる。
• 電源ボタンが押されると、電源ユニットから12Vを受け取って本格的に動作を開始する。

そのため、ビープ音が鳴るだけで起動しない場合は、電源ユニット側の故障であるケースが多く、ユニット交換で完結することも珍しくありませんでした。

PS5の場合：仕事のメインは「基板側」

対してPS5は、電源ユニットからは12Vのみを受け取るシンプルな構造になっています。

• 電源ユニットから12Vが供給される。
• その12Vを元に、メイン基板側で各パーツに必要な電圧（5Vや3.3Vなど）をすべて生成する。

つまり、ビープ音が鳴るということは「電源ユニットから12Vは届いているが、その先の基板側で必要な電圧を作れていない」という状況を指します。そのため、PS5でこの症状が出た場合は、電源ユニット交換ではなく、ほぼ確実にメイン基板自体の修理（回路の修復）が必要になります。

修理を成功に導く「UARTエラー診断」】

修理に取り掛かる前に、まずは「どこで、何が起きているのか」を特定するためのエラー検査を行います。

一部のゲーム機には、UART（ユーアート）と呼ばれる通信方式を利用して、本体内部の動作ログやエラーメッセージを外部に読み出す機能が備わっています。PlayStationシリーズもその例外ではありません。

機種ごとに異なるUARTの「難易度」

実は、PSシリーズの中でもUART通信の難易度は機種によって大きく異なります。

• PS3・PS5： 基板上の特定のポイントにはんだ付けをするだけで、比較的スムーズにログを読み取ることが可能です。
• PS4： 非常に厄介で、そのままでは通信できません。BIOS（本体の起動設定）が格納されているICチップの内容を書き換え、通信を許可する設定に変更して初めてUARTが使えるようになります。

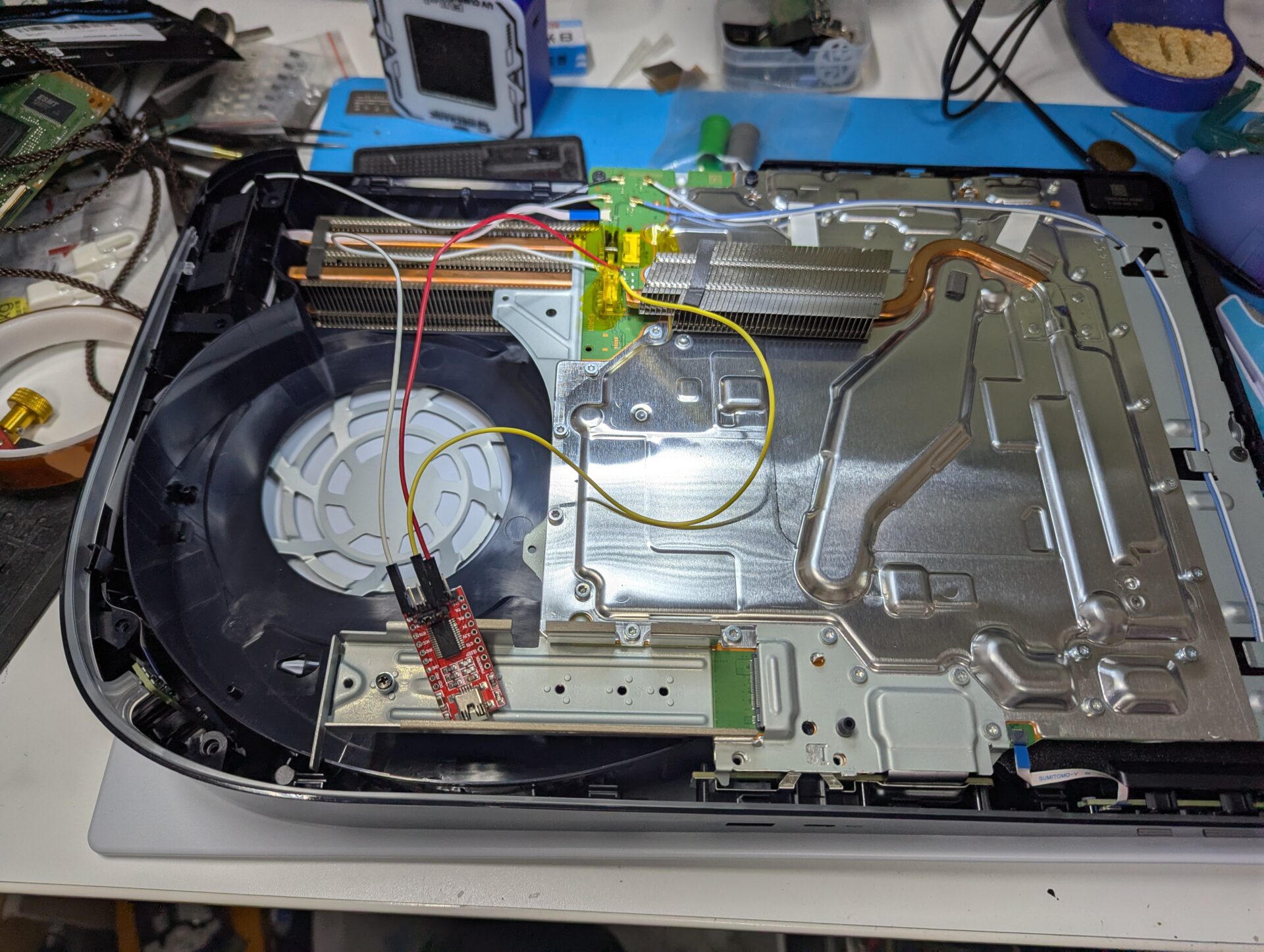

その点、PS5はフレームを取り外すだけで診断用ポイントにアクセスできるため、歴代モデルの中でもかなりメンテナンス性が考慮された設計になっています。

データに基づいた「原因の絞り込み」

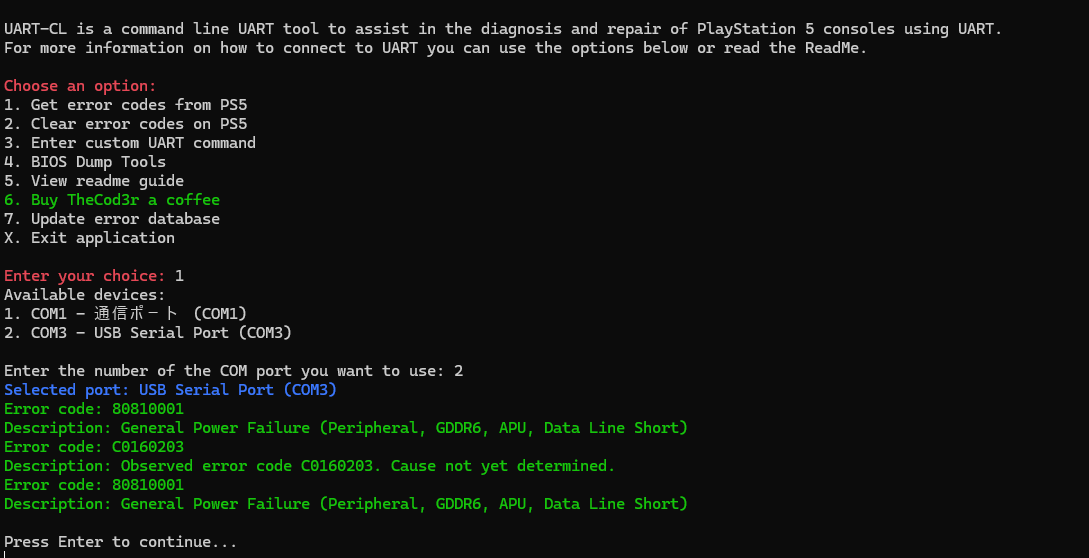

機器を接続したら、専用ソフトを使ってPC画面上でエラーコードを確認します。

このエラー診断を行えば、一瞬で故障箇所がピンポイントに特定できる……というわけではありません。しかし、「電源回路の異常なのか」「メモリの読み込みエラーなのか」といった原因を大幅に絞り込むことができます。

やみくもに部品を交換するのではなく、データに基づいて修理方針を立てる。これが修理の成功率を劇的に引き上げる秘訣です。

徹底した原因追及とメイン基板修理

診断結果が出たところで、実際に基板の修復作業に入ります。

エラーコードの裏に隠れた真犯人

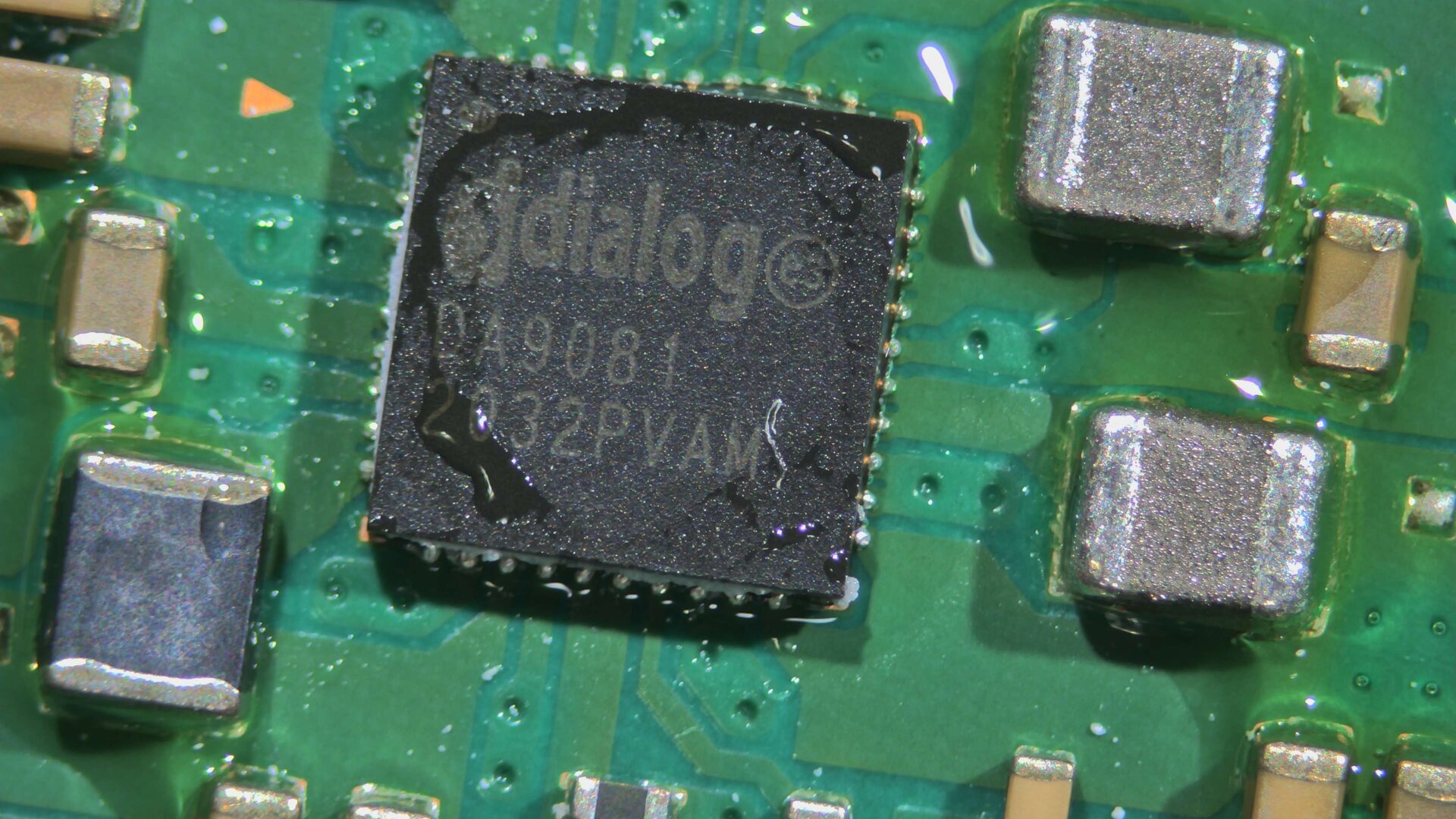

今回のUART診断では「メモリとAPU（メインチップ）間のデータラインのショート」を示すエラーが出ていました。一見するとAPU自体の故障という最悪のケースも想定されますが、これまでの経験上、この手のエラーはPMIC（電源管理IC）の不調に起因することが多々あります。

まずは周辺回路を詳しく調査していきます。

異常箇所の特定：フューズとコンデンサのチェック

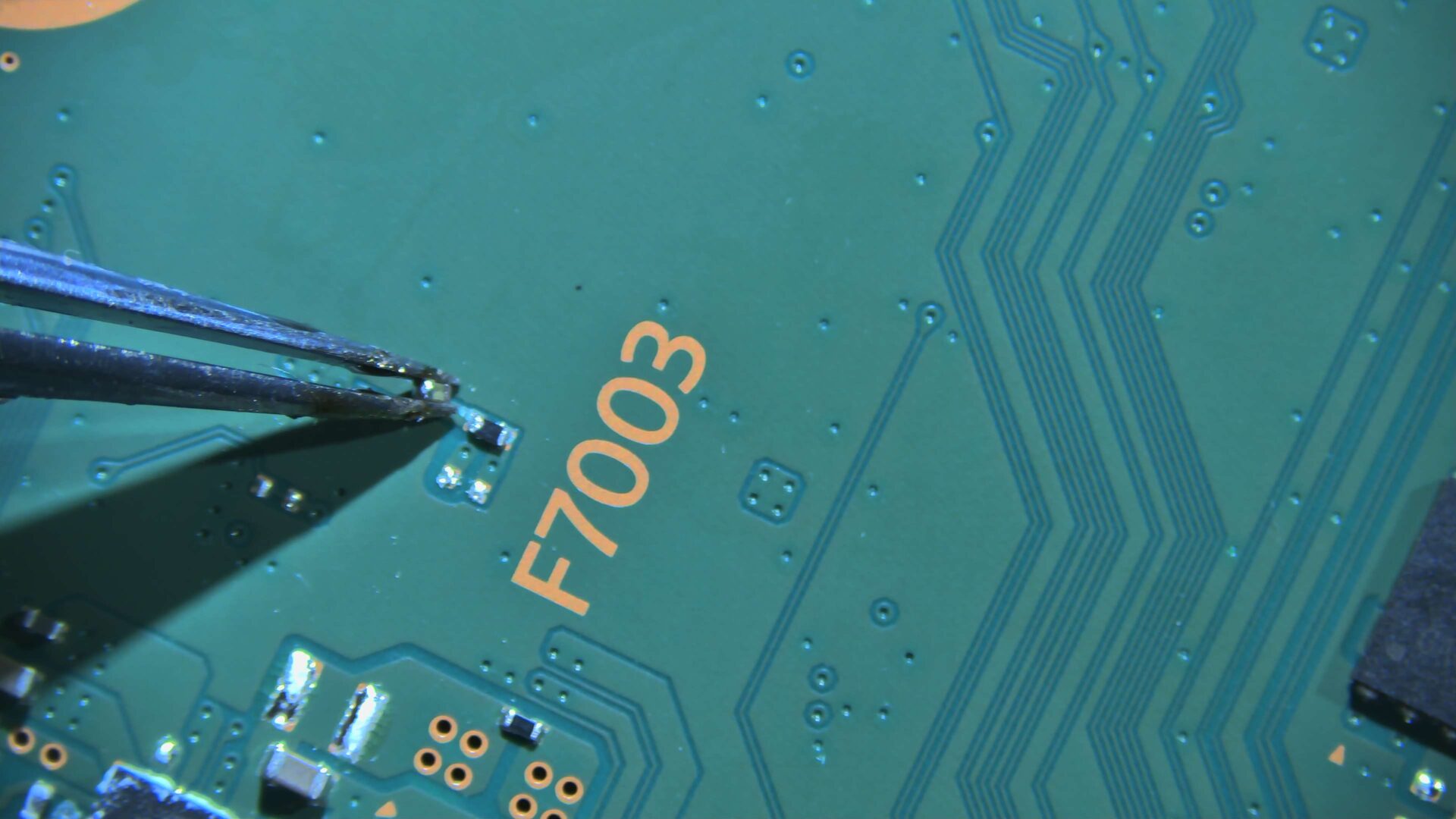

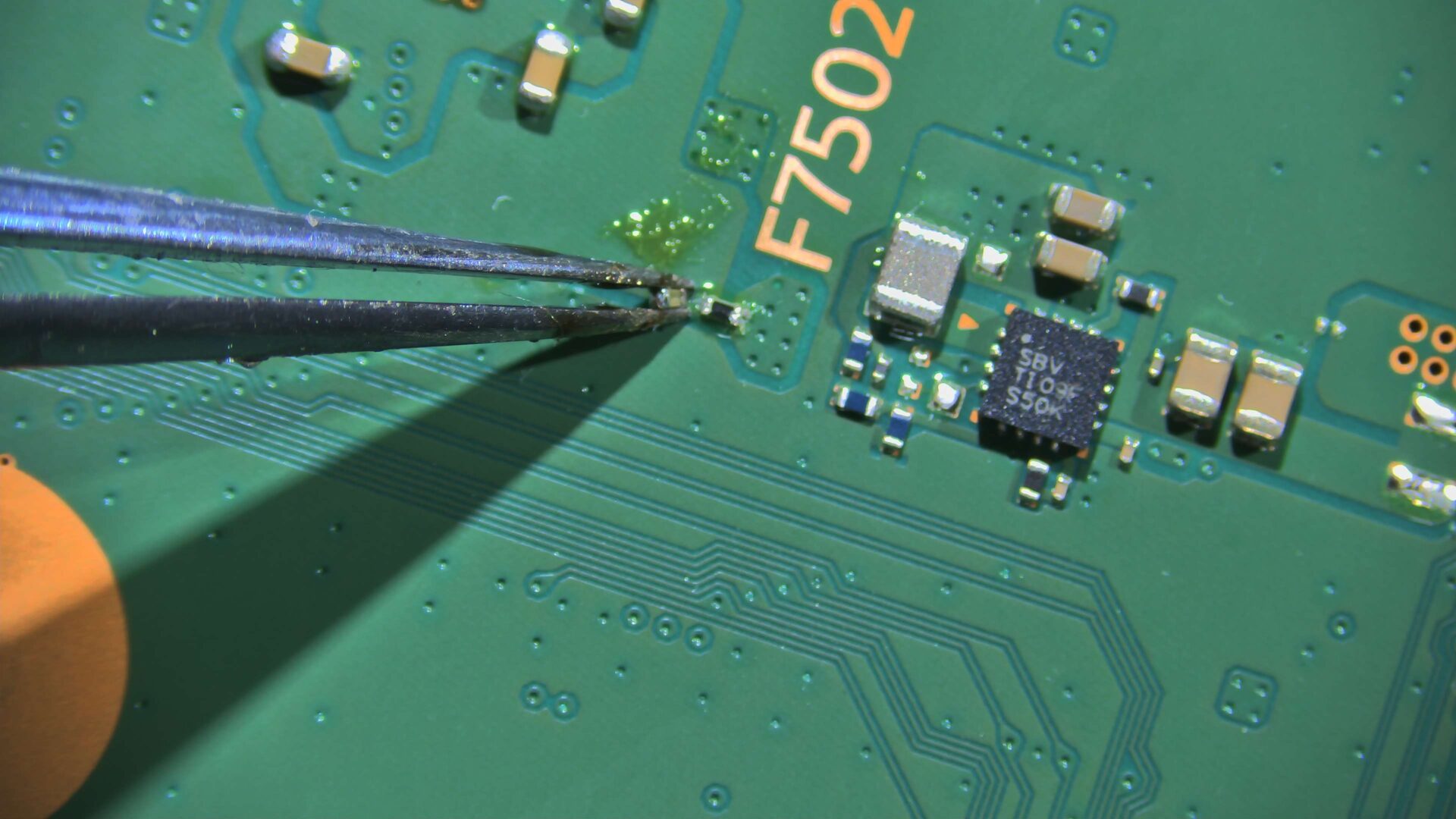

回路を追っていくと、PMICに繋がるライン上のフューズ（保護素子）が2箇所切れているのを確認しました。

フューズが切れるということは、その先の回路で過電流（ショート）が起きている証拠です。さらに詳しく調べると、このラインにある複数のチップコンデンサが短絡（ショート）している状態でした。

根気のいる「しらみつぶし」の作業

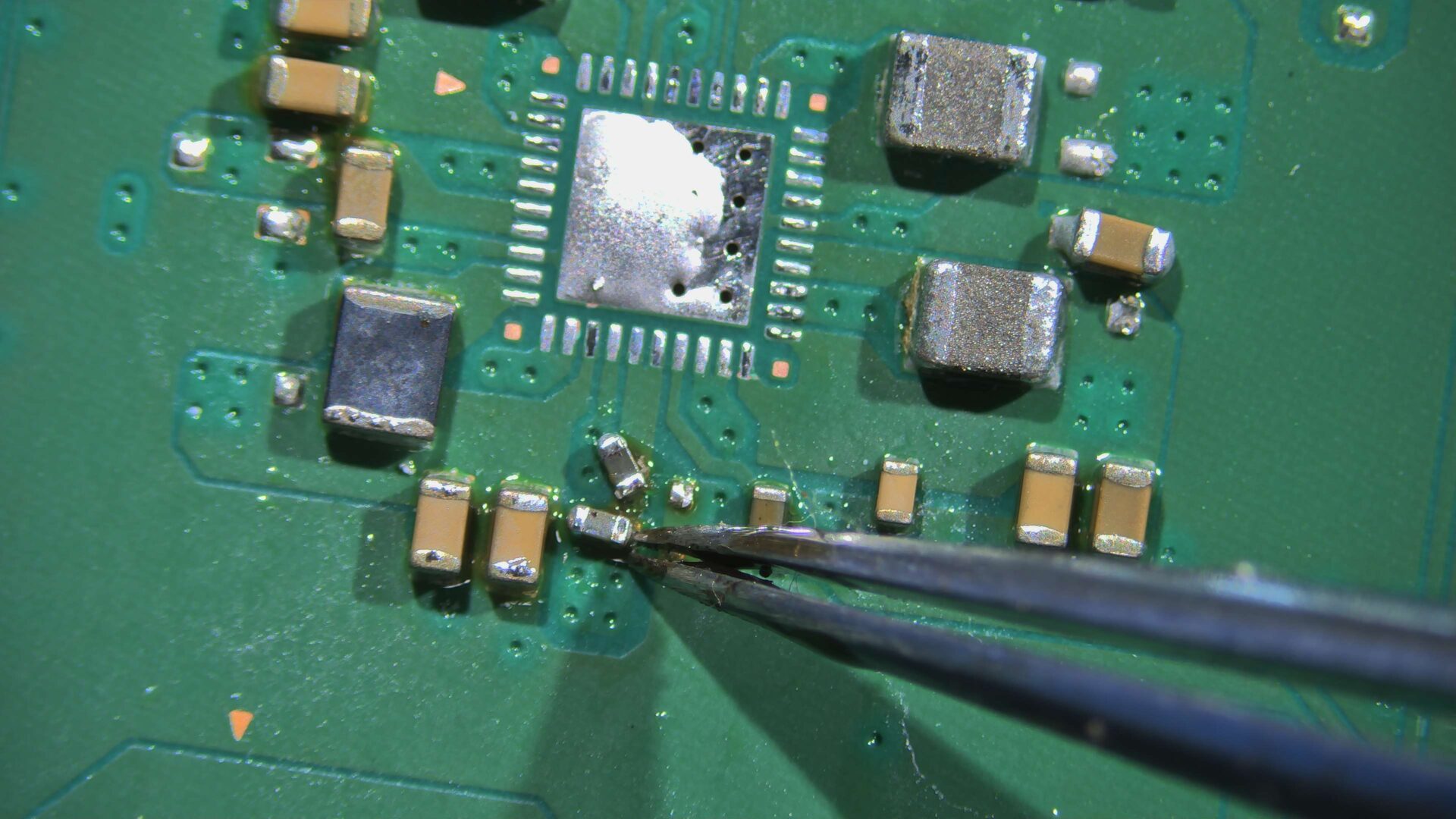

まず、原因がIC自体にあるのかを切り分けるため、PMICを一度取り外します。

PMICを取り外した状態で再度回路を確認しましたが、残念ながらコンデンサのショート状態は改善されませんでした。つまり、PMICそのものではなく、周囲に並んでいる無数のコンデンサのどれかが「真犯人」ということです。

こうしたチップコンデンサの故障は、見た目（焼損や亀裂）で判断できることもありますが、今回は外見上の異常が一切ありませんでした。こうなると、コンデンサを一つずつ取り外してはテスターで確認するという、非常に根気のいる作業になります。

修理完了と動作確認

一つひとつ丁寧に確認を進めた結果、ついに1箇所の故障したコンデンサを特定しました。

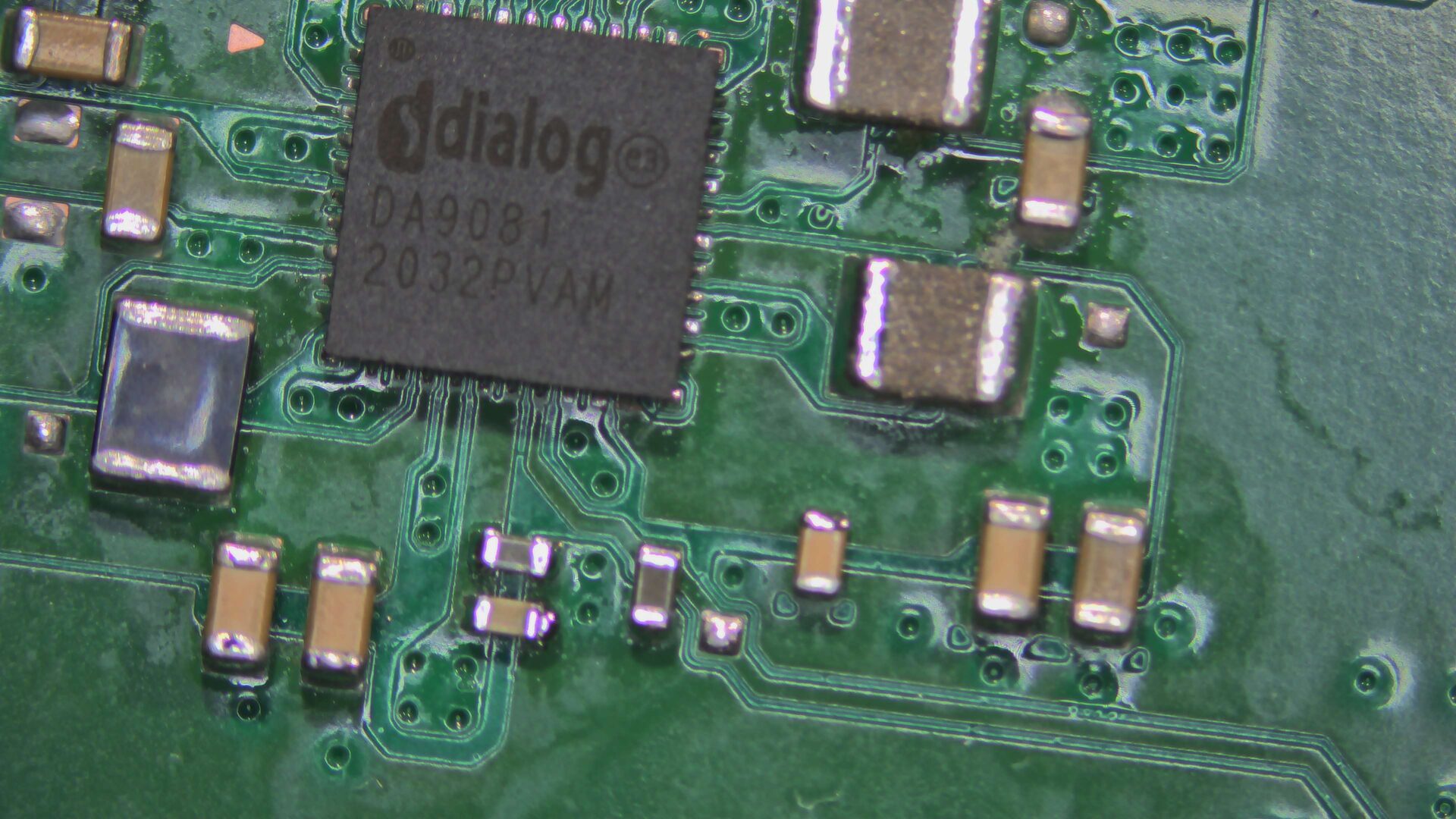

原因となっていたコンデンサを新品に交換し、さらに内部でショートを起こしていたPMICも併せて交換。すべてを組み戻して電源を入れたところ……

無事に「ピッ」という快音とともにライトが点灯し、PS5が起動しました！

組み上げと2時間の高負荷テスト

簡易テストで無事に起動が確認できたので、いよいよ本組みに入ります。

液体金属の塗布と冷却対策

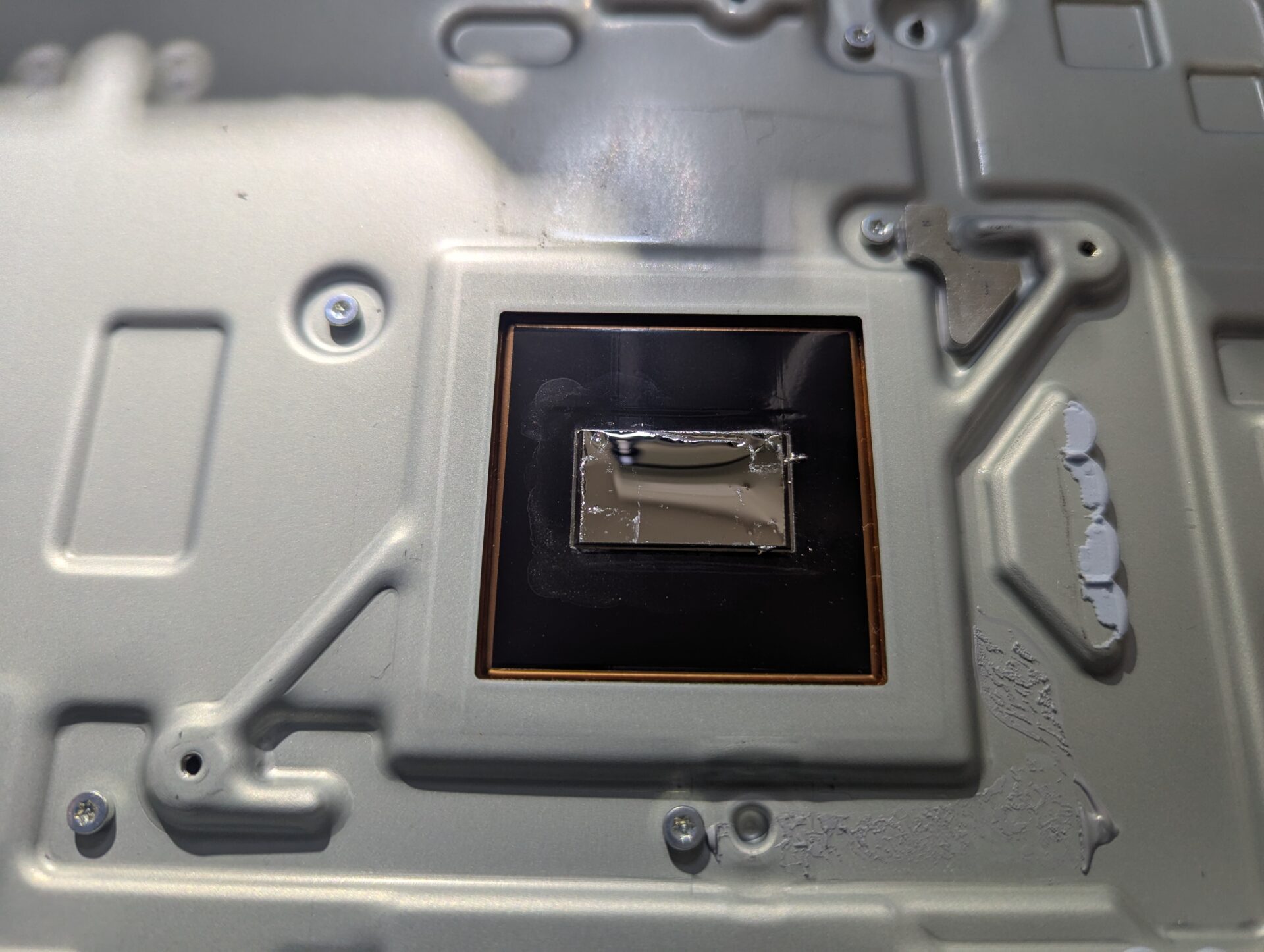

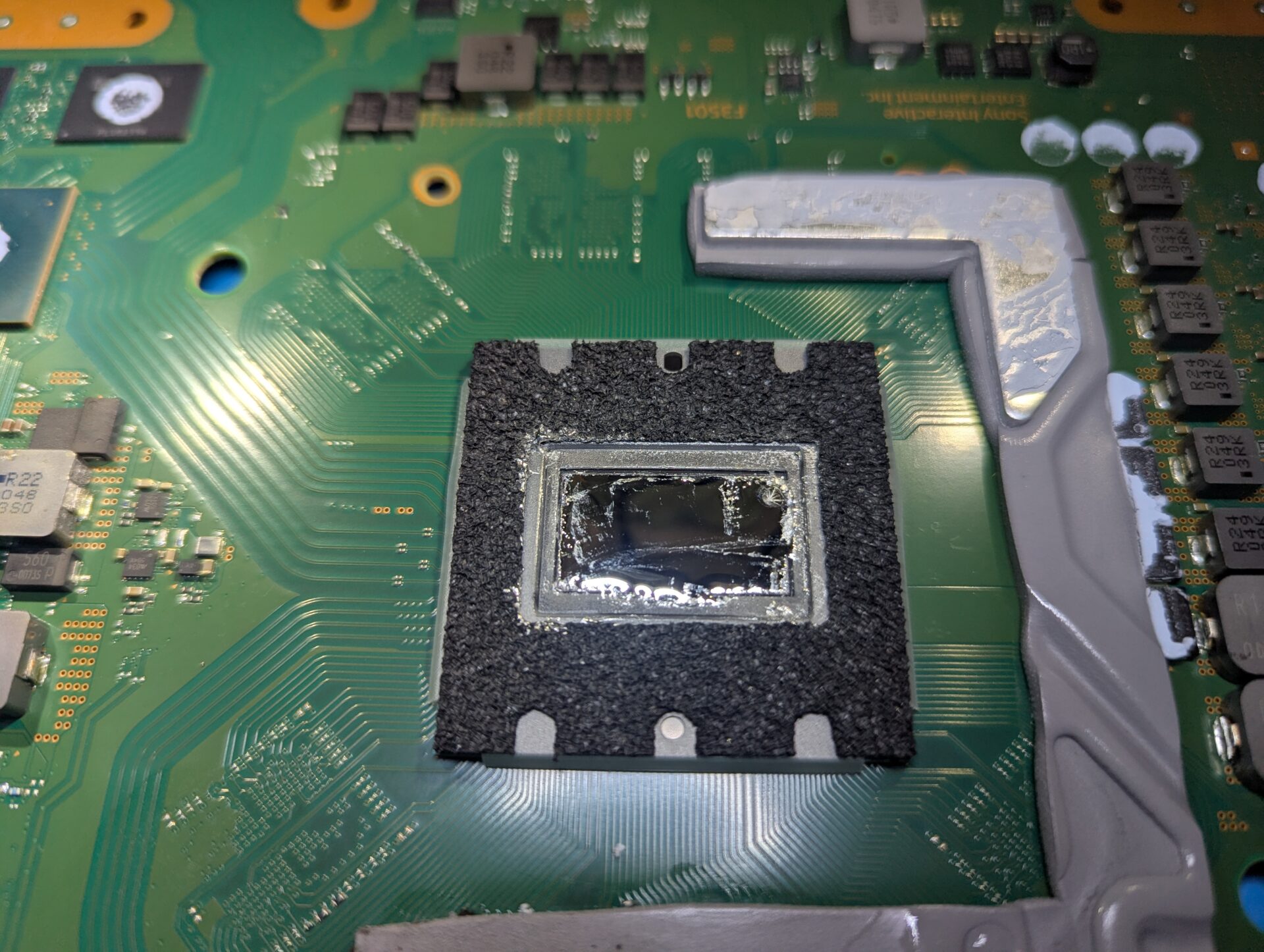

PS5の心臓部であるAPUの冷却には、通常のグリスではなく「液体金属」が採用されています。この塗布が甘いと冷却不足による熱暴走の原因になるため、一度きれいに清掃した上で、丁寧に塗り直しを行います。基板修理だけでなく、こうした細かなメンテナンスの積み重ねが、修理後の製品寿命を左右します。

実機でのストレステスト

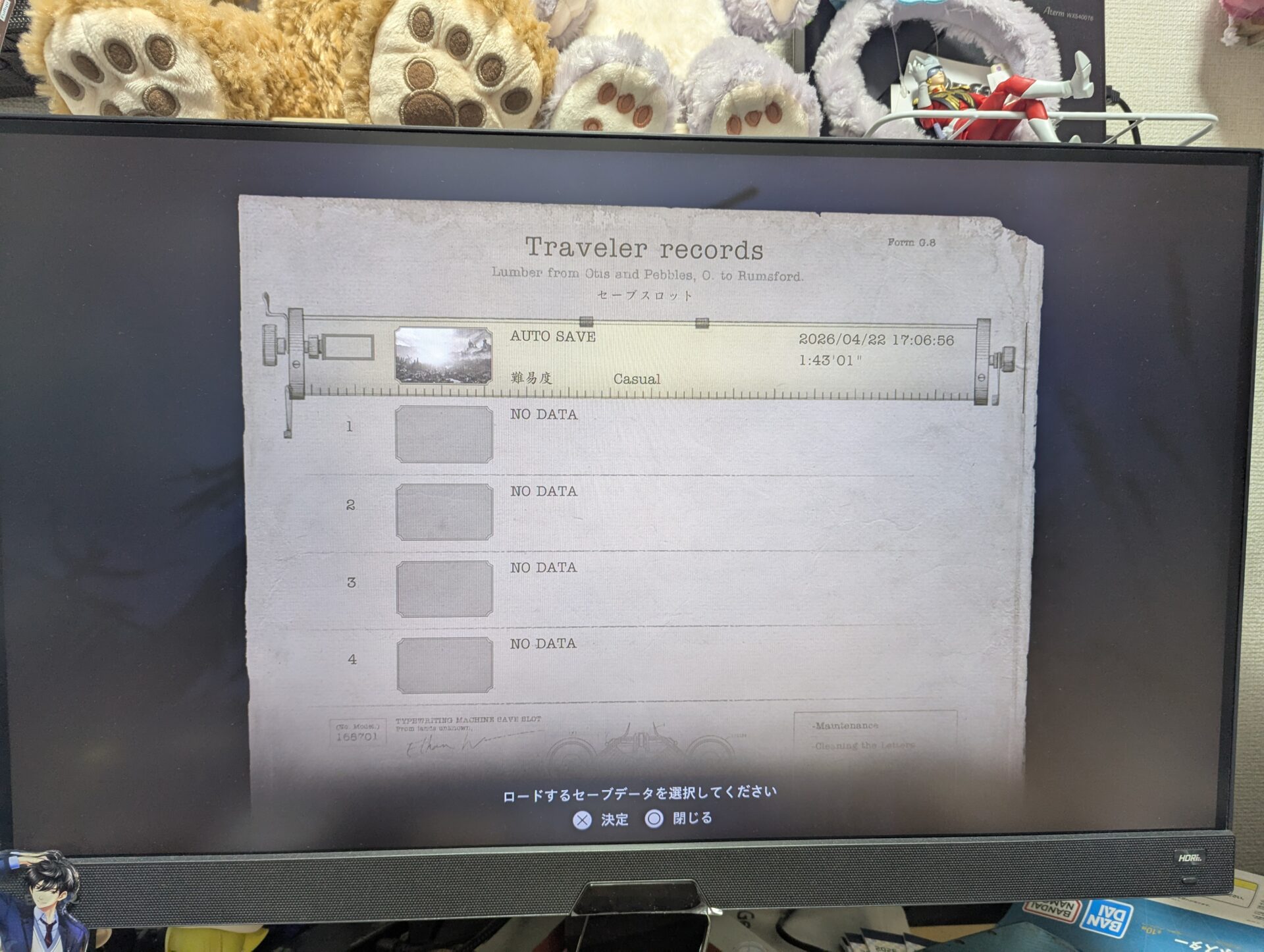

組み上げ後は、実際にゲームを起動して動作に問題がないか最終チェックを行います。今回は、描画負荷の高い『バイオハザード ヴィレッジ』を約2時間プレイしました。 激しいアクションシーンでも動作は非常に安定しており、ファンの異音や熱によるシャットダウンもありません。これですべての工程が完了し、無事にお客様のもとへご返却となりました。
